这几天搞到了前不久被媒体宣传过的只有U盘大小的Android 4.0小PC。他的样子如下，使用HDMI接口连接显示器再外接一个usb键盘鼠标就能作为PC用了。
托朋友买了台，试用了下果然还不错，虽然是Mali 400MP + Cortex-A8 的配置，不过感觉播放1080p媒体很流畅，3D渲染没怎么测试，不过依照我以前接触mali 400的经验看，不会差到哪里，但也好不到哪里。

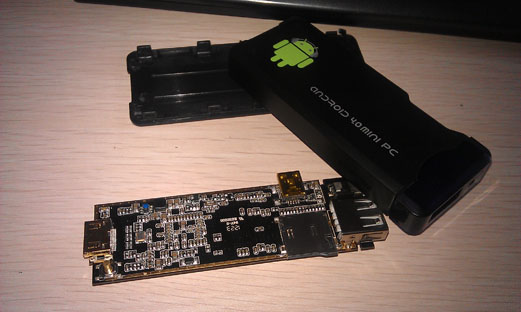

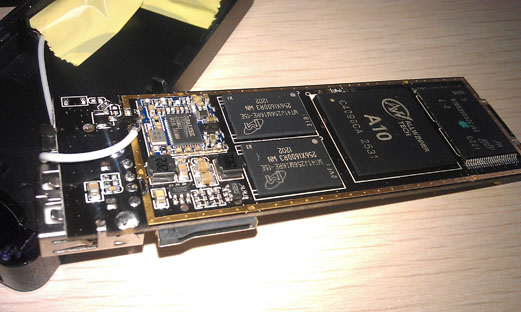

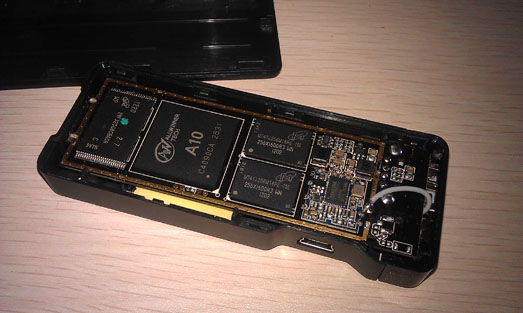

硬件上他使用了全智(Allwinner)的A10 CPU，实际为Cortex-A8 + Mali400 MP GPU。1G DDR以及集成的usb WIFI和一个usb host以及一个usb OTG。仅支持HDMI输出音视频。一些内部照片贴在这：
如果就想把它当作一台小pc来用，那么就应该到此收手，安心的用了。但相信也有不少朋友和我一样，不满足于这些功能，想完全发挥出这么小巧的arm主板的性能，那还需要做几件事情
1. 拿到kernel source以及相关的driver code。业内称为BSP(board support package)
2. 获得串口调试信息
第一件事情我们已经不用操心了，网上已经有针对A10的kernel code，且可以用于MK802的机器。对于第二件事情，我之前并没在网上看到有人说明如何在MK802上引出串口，但其实看了内部PCB也不难发现办法。在介绍前，我先和不明白引出串口信号的朋友介绍下这样做的目的：
一般做linux kenrel（其实是所有kernel层次）的开发，没有VC IDE debugger这种好用的工具，就连gdb server很多时候都不管用。最常见的办法就是通过printf把日志从串口打印出来调试。（当然如果正在开发串口驱动，那只好通过点亮几个LED灯来调试了，这听上去很疯狂，但这是事实）。虽然也有ICE/JTAG这类硬件调试器，但对于linux kernel这类OS的调试，硬件调试器就显得很不直观，而且很多time critical的逻辑无法通过下断点复现。因此，一般做硬件/kernel/驱动层次开发，有一个用于打印printk信息的串口是非常必要的。
估计又有人问，这和现在有什么关系？我们只是使用MK802，又不是做开发。呵呵，这里我们就是希望做一些“开发”。比如从简单的控制MK802上几个IO（就像arduino那样）到修改usb驱动、优化GPU驱动等等，都是hacker喜欢做的事情。那么，有个串口供调试就是非常必要的。

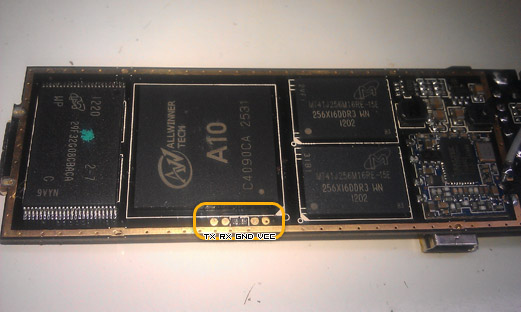

不扯开了，其实串口信号很好引出，具体见下图：
PCB上其实有对应的测试点，但是没有丝印标出信号含义，但其实很容易猜到：右起第二个肉眼就能看出是GND。最右侧通过万用表测量横定是3V3。那自然是VCC。左边2个自然有很大嫌疑是TXD和RXD的TTL电平的串口信号。那么怎么确定那个是TX哪个是RX? 注意左起第二个有一个上拉电阻。一般输入信号才要上拉/下拉。那很可能就是RX。用示波器看了下，果然最左侧有信号发出。果断焊上线路，启动putty，看到了熟悉的uboot画面和kernel dmesg。可惜厂家把tty给禁用了，没法登陆console。但没关系，反正有kernel source，自己编一个即可。从dmesg中也可看出，厂家对系统的优化基本没做，很多内部调试log都还在:-P

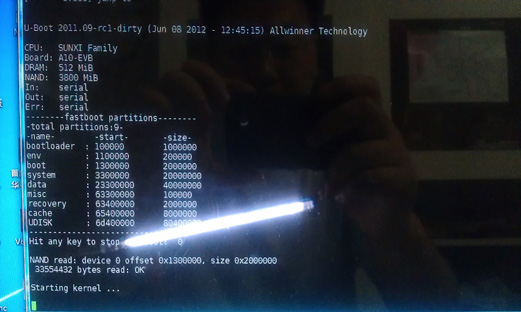

Uboot和Kernel启动log

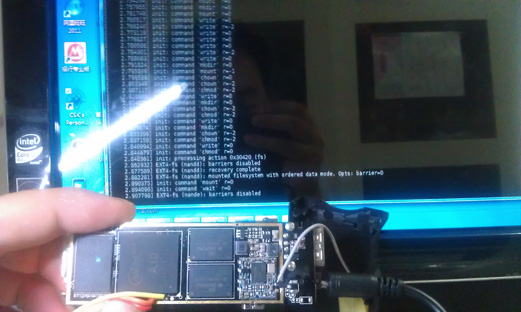

使用putty连接usb串口

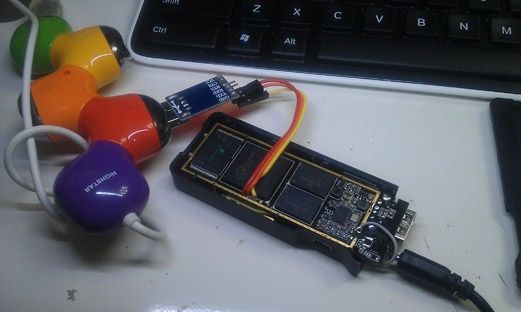

将引出的串口信号连接usb转串口适配器

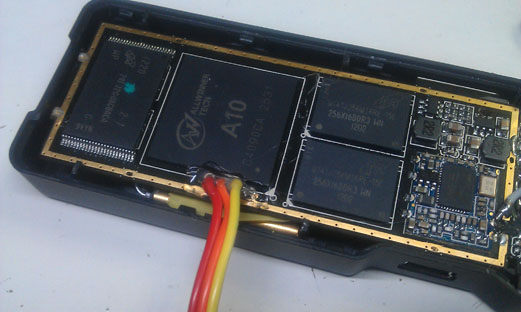

用热熔胶保护，防止短路
最后提醒看的手痒的朋友一声：焊盘间距比较小，小心短路。
附上从开机到启动完毕的log:
