聊聊几个特殊的显示屏:EL和单色等离子工业屏的浅析与使用

又是许久没有更新自己Blog了。虽然在微博上一直更新自己近况。不过好的内容还需要Blog写文章积淀。

前言:

作为一名电子爱好者,我一直喜欢收集各种类型的屏幕,尤其是那些具有特殊显示效果或者有一定历史且目前很难见到的。虽然不敢说真的收集的有多全有多高级,但也一度被大家戏称为“屏幕控”。
近期因为各种机缘巧合得到了几块并不多见的EL和等离子工业显示屏。这些屏幕对于电子爱好者来说非常少见,主要应用在工业和航天、军工领域。但显示效果别具一格,因此写了本文向大家分享他们的特点以及使用方式。
虽然这些屏幕并不是大家都会用到的,但相信其中的一些使用理念,尤其是在缺少厂家资料情况下,通过电路分析寻找驱动方法的思路,会对大家有所帮助。

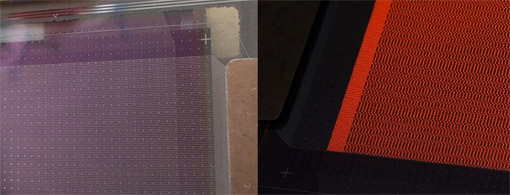

图:单色等离子屏(左)与EL屏(右)的显示效果

1. 各有千秋的显示器

显示屏是人们与计算设备之间交流的最直观的工具。对于电子设计人员而言,往自己设计的系统中增加显示屏不但能提高设备的可操作性,美观的显示屏更可以提升整体设计感。因此,对于屏幕的选择一般是一个比较受重视的问题。
随着技术发展,目前已经有很多种不同的显示技术被广泛应用,这里先聊聊这些常见的显示屏的特点。

LCD

目前大家最常使用的显示屏应该是LCD1602、LCD12864这类标准的液晶显示屏模组,他们使用简便价格也非常亲民。

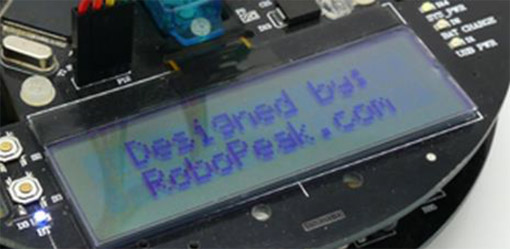

图:常见的1602 LCD显示屏


不过液晶显示屏本身需要通过外接光照来实现显示,也就是所谓的非主动发光显示。因此在环境光较暗的情况下,若不借助背光设备,人难以看清屏幕上显示的文字。
为了解决这个问题,目前最常使用的是LED点阵显示屏:

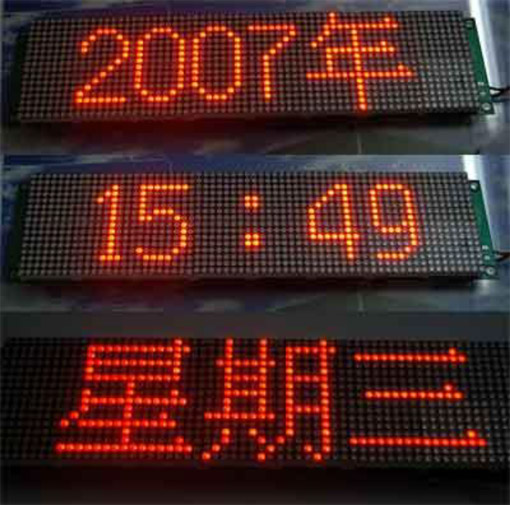

图:红色的LED点阵


LED点阵的原理很简单,每个像素就是一个独立的LED发光元件。将他们组成一个阵列后即可实现显示。由于LED自身发光,因此很好解决了环境光对屏幕内容阅读的限制,但由于采用分立的LED元件,这类屏幕难以做到较小的尺寸,且总体可靠性也不高。


上述这些显示器目前相当常见,他们成本低廉且易于驱动。但是由于广泛使用,因此或多或少的给大家产生的审美疲劳。对于一些喜欢怀旧或者追求显示效果的“发烧级玩家”,LCD和LED点阵这种千篇一律的风格就无法满足他们的胃口了。且在一些特殊的使用场景下,这类显示器也无法胜任。




OLED/AMOLED显示屏

OLED显示屏目前已经相对普及。它既拥有LED点阵那样可以主动发光的能力,其次也可以像LCD那样做到小体积、低功耗和高像素密度。如下是我使用的两款128x64的OLED显示屏。前者具有16阶灰度显示能力。

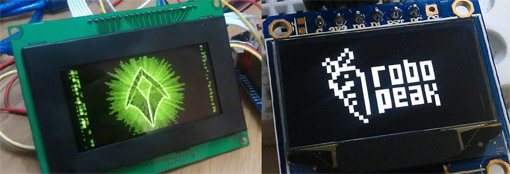

图:OLED显示屏


OLED全称为Organic Light-Emitting Diode,即有机发光二极管之意。顾名思义,基于这种技术制造的显示屏是一种主动发光的显示器件。之所以叫做有机发光二级管,是因为与普通LED使用的砷化镓等无机半导体材料不同,OLED使用有机化合物作为发光媒介,比如Alq3 (Tris(8-hydroxyquinolinato)aluminium) 这种材料。


图:被小分子OLED采用的化合物Alq3,图片来源[1]


在一块透明基板上将许多的OLED像素“印刷”至表面,并通以导电电极,就形成了OLED显示屏。

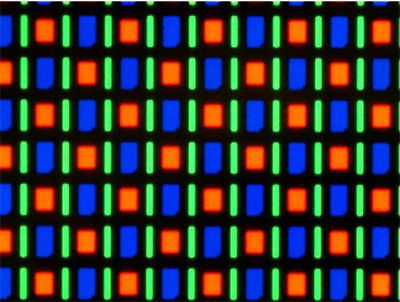

图:Nexus One使用的AMOLED屏幕的显微镜下画面,图片来源[1]


这种显示屏直观的认识就好比将传统的LED点阵缩小了十倍百倍,集成到了一块显示面板上。每个像素都可以自主发光,因此具有很好的可读性(对比度)。但与标准的LED不同,OLED的发光效率还不是很高,像素亮度有限。不过恰恰这种不怎么强烈的柔光,配合OLED通过掺杂不同成分实现的各种色彩,使得其显示效果具有一种“神秘感”。产品设计人员往往会利用这种效果,将OLED显示屏作为自己产品的标配。
此外,OLED的功耗较低,因此需要主动发光显示但又要注重功耗的场合,它是不错的选择。

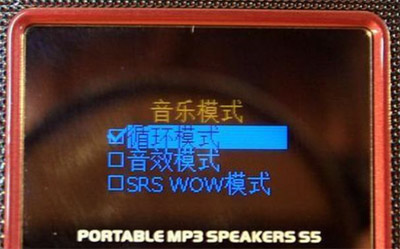

图:MP3/MP4设备中常使用OLED显示屏



不过,在实际使用中,OLED相对较高的成本确是设计人员不得不考虑的问题,尤其是对于广大电子制作爱好者来说。对于0.9寸这种尺寸的微型OLED,价格一般在¥20左右,但如果需要2寸甚至更大的,价格就一下次跃升到上百上千元的地步。并且目前受制于制作工艺,暂无较大尺寸的OLED。

VFD

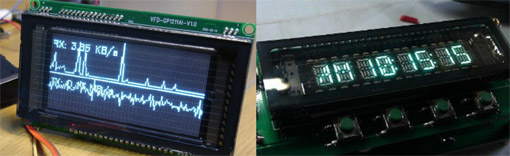

图:VFD点阵显示屏和段位显示屏



另一种主动发光的显示设备是VFD,Vacuum fluorescent display,直接翻译成中文叫做真空荧光显示器。VFD发展至今具有一定的历史了,以前的录像机、VCD机中常见它们的身影。

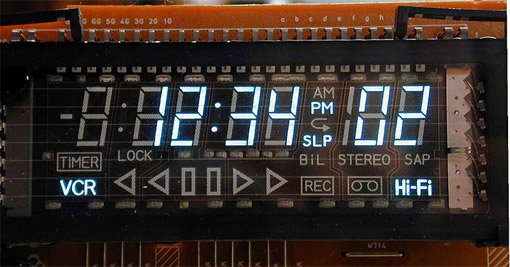

图:录像机中使用的VFD显示屏,图片来源[2]



如今VFD其实也不少见,一般在超市的收银机、地铁闸机中都可以看到VFD的身影。其显示技术也有一定的发展,从原先的简单的段位式的显示屏发展成为具有一定分辨率密度的点阵通用显示屏。

图:VFD点阵局部像素特写



VFD发明的年代比较久远,那时LCD和LED均尚成熟,半导体时代也没有开始。从显示原理上,VFD也属于一种特殊的电子管,且与CRT显示很类似:它同样具有电子管所具备的灯丝、栅极和阳极等部分

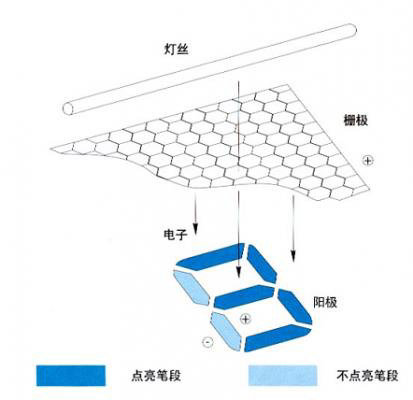

图:VFD的显示原理图,图片来源[3]


在工作时,灯丝将通以电流并发热发光(一般VFD灯丝发光并不容易观测,可以在黑暗下看到微弱红光),此时由于热效应,灯丝中流过的电子将从灯丝表面逃逸,并在电场的加速下,轰击涂在阳极上的荧光物质。荧光物质在吸收电子后,产生光电效应发光。(具体的过程还要复杂一些,这里不再展开,可自行参考后文的参考文献)

传统上VFD显示屏均以蓝绿色为主,这时由于其采用了这种色彩的荧光粉所知。但是通过使用其他色彩的荧光粉,VFD可以轻松显示其他的色彩。

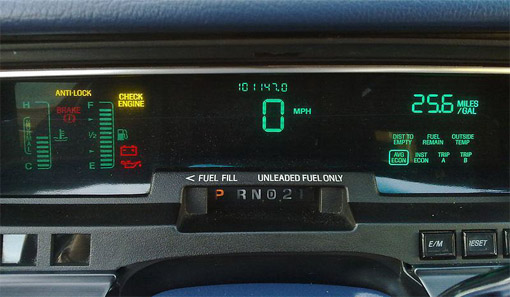

图:具有不同色彩的VFD显示效果,图片来源[2]



由于显示效果独具风格,VFD至今仍旧受到不少人喜爱。不过作为电子管的一种,VFD同样具有功耗较高、寿命较短的缺点。
此外,VFD的驱动一般需要36V或者更高的电压来实现电子加速的能力,甚至需要负电压。灯丝驱动一般也需要交流电源。这在使用交流供电的电器设备中可能不是什么大问题,但对于电池供电设备来说就需要设计专门的DCDC电源,而这也提高了VFD的使用门槛。

不过VFD的工作温度范围比LCD、OLED要宽一些,尤其是在低温情况下,由于VFD采用灯丝加热,因此可以很好工作。在一些北方地区,LCD在寒冷条件下无法工作,此时VFD就可以发挥威力了。

2. 不太常见的显示屏

上面这些显示屏相信对电子设计人员而言都不算陌生,这里就来说说本文的打算给大家分享的显示屏。

EL显示屏

EL全称为Electro-Luminescent,即电致发光的之意。目前在网上有售的冷光线和以前手机、BB机上LCD显示屏的背光均是使用了EL发光技术。


图:网上有售的EL冷光线和EL背光片


人们大多会对这种EL发光的效果特别神往,与OLED、VFD一样,这种发光效果相比LED来说显得柔和而又有神秘感。
如果将每个显示屏的每个像素均用EL发光技术来实现,就是这里提到的EL显示屏了。虽然这听起来很简单,实际实现中也具有不少难度。

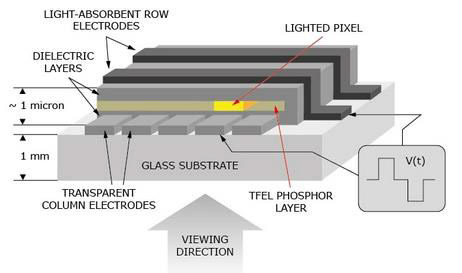

图:EL显示屏原理示意图,来源[6]

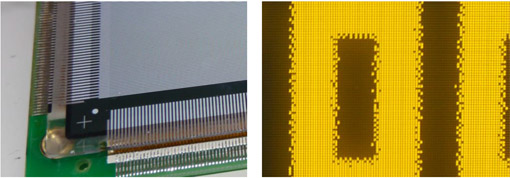

图:EL显示屏像素特写



最早在1964年被发明出来后,并一度认为是替代当时CRT显像管,实现平板电视/显示器的最佳设备[4]。


图:使用EL显示屏的笔记本,图片来源[4]



因此从1980年第一台商业化的EL显示屏问世后,先后有德州仪器(Tektronix,后EL屏幕业务拆分,成立著名的Planar公司,最近又将EL屏幕业务卖给了Beneq Oy[5])、SHARP、Finlux(后被Planar收购)等公司从事EL屏幕的开发,用于那个时代笔记本电脑等领域的显示屏使用。

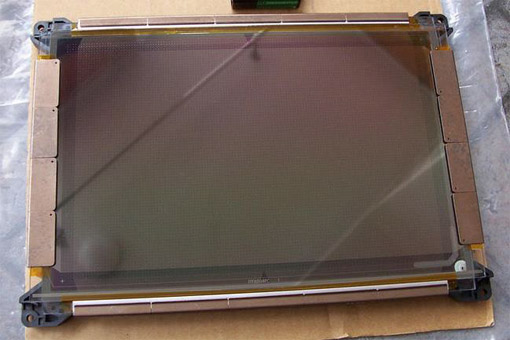

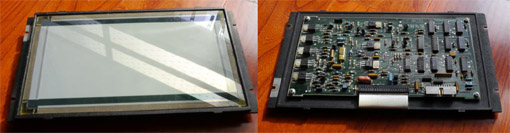

图:我收藏的一块Finlux出品的年代久远的EL显示屏,因年代久远已无法驱动



但后来的事情大家都清楚,CRT的确是被取代了,但取代者是LCD而非EL屏。但是EL屏凭借自己独特的魅力,在军工、医疗等十分主动可靠性的领域仍旧被使用着。

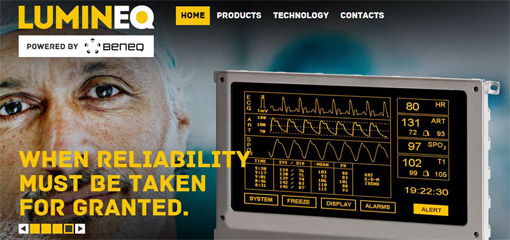

图:Lumin EQ(原Planar)官网展示的用于除颤仪的EL屏幕,图片来源lumineq.com

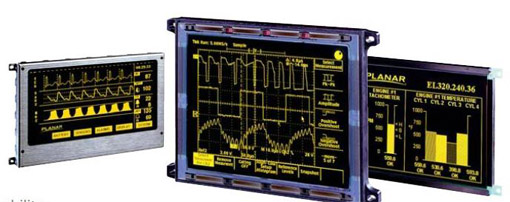

图:EL显示屏在各类工业领域的应用,图片来源planar.com


EL屏发出的金黄色显示效果容易让人与科幻片中计算机系统显示的各类画面产生联想(或许科幻片中这类屏幕正是EL屏,毕竟它的最大用途就在军工、航天和工业领域),因此很适合用于展示带有科技感的界面。如下是我收集的几块EL屏的显示效果:

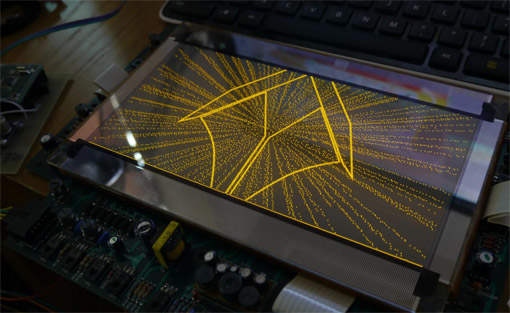

图:用EL显示屏展示RoboPeak机器人控制界面(PLANAR 640x400)



图:PLANAR 320x240 EL显示屏



不过光显示效果好看并不能说明什么,与其他类型的显示屏相比,EL屏的特点是什么呢?
简单来说就是:非常耐用,对比度强
在Lumineq官网有比较具体的描述[7]:

  1. 非常耐用,可以在零下60度以及+105度高温的环境下正常工作[7],可以抵抗震动、潮湿等极端环境
  2. 对比度高,发光亮度高,在日光下清晰可见
  3. 超长寿命,连续工作100,000小时后,仍旧保持85%的发光亮度
  4. 响应速度快,<1ms
  5. 省电


从照片中看,EL屏就好比是大号的OLED,但亮度更高,并且相比OLED的显示寿命,EL屏要长久的多。

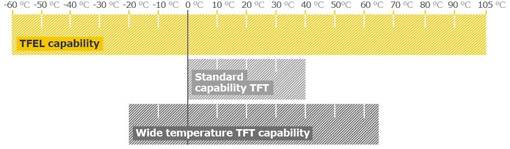

图:EL屏可工作温度范围与TFT LCD的对比,图片来源lumineq.com

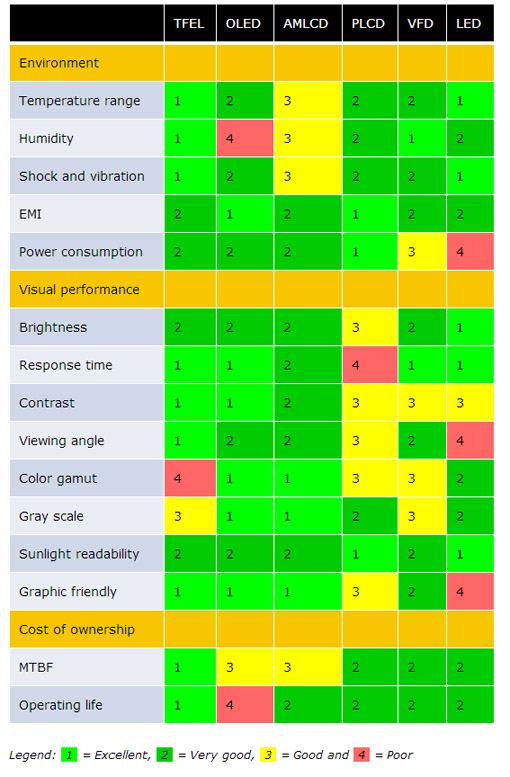

图:EL屏各项指标与其他类型显示屏的对比,大部分指标EL均领先。图片来源lumineq.com



当然除了上述特点外,还有一个特点就是售价相对较贵,在出售EL屏业务前,在Planar官网曾经给出几款屏幕的参考售价,均高达上千美金!即使是二手屏幕,在网上的售价也高达近千元人民币。正因为此,EL屏目前在电子爱好者当中不多见。不过,如果运气好,也可以在一些销售废旧设备的小摊贩中用很低的价格淘到。
此外,由于EL显示需要高压,因此EL屏幕一般需要上百伏的电压。不过好在大部分的EL屏幕模组均提供了升压DCDC模组。不过高压在使用中还是有一定的危险,我就在调试EL屏幕显示过程中多次触电。

导致EL屏幕贵很大一个原因是目前市场需求量并不高,除了军工、航天医疗等领域,消费者市场上EL屏幕并不多用。不过目前EL屏幕在全透明显示、柔性显示以及彩色显示方面均又表现出了优势。

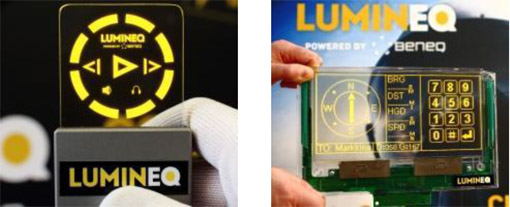

图:透明的EL显示屏模组,图片来源lumineq.com



单色等离子工业屏

 等离子屏其实大家都很熟悉了,几年前还有过一场等离子和LCD技术之前争夺平板电视的大战。不过早在彩色等离子屏幕用于消费级别产品前,工业领域就已经开始使用单色的等离子显示屏。
与EL屏一样,等离子屏在早年也一样用于微型计算机,尝试替代CRT显示屏。据Wikipeida说,第一个商业使用等离子屏的是1981年问世的PLATO计算机终端。

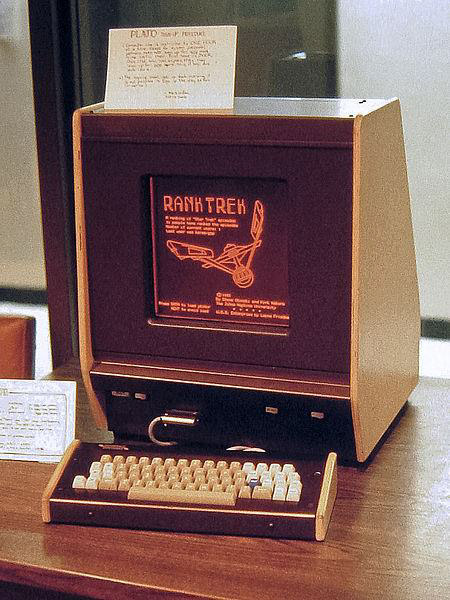

图:使用等离子屏的PLATO计算机终端,图片来源[8]

与现在的等离子屏幕不同,那个时候等离子屏幕基本都是单色,显示出橙红色的效果。虽然无法显示彩色,但这种效果也别具一番风味。不过亮度上比EL显示屏逊色不少。
同样的单色显示屏同样也在那个年代的工业领域使用,一次偶然机会,我有幸淘到了几块同样是橘红色效果的单色等离子工业屏。

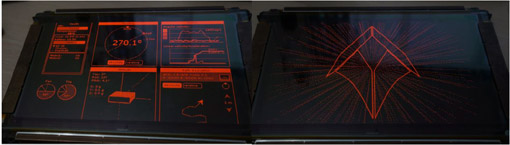

图:分辨率为640x400的单色等离子工业屏



与其他主动发光显示器一样,等离子屏每个像素均可独立发光。由于其中的惰性气体需要借助高压进入等离子态,所以等离子屏一样需要上百伏的电压来驱动。



图:等离子屏幕每个像素的特写



3. 如何驱动EL和等离子工业屏

这个章节向大家分享如何驱动使用EL和等离子工业屏的过程和思路。这几个屏幕并不是那么容易获得,那么为何还要分享使用思路呢?主要是基于这几点考虑:
1) 大部分没有内置控制器的显示屏的驱动时序都是类似的,可以起到举一反三作用
2) 由于EL和等离子工业屏年代久远,缺少很多必要的技术文档,这里将分享如何在没有文档的条件下,通过分析电路推理出合理的驱动方式的思路
3) 对于同样有这类显示屏的朋友,这里的思路就非常重要了

EL屏的驱动-供电和驱动时序

由于我手头大多数EL屏都是PLANAR生产的,所以至今仍旧可以找到他们的datasheet。因此在datasheet的帮助下,驱动问题就变得相对容易了。
一般PLANAR的EL屏都集成了DCDC模组用以产生屏幕工作所需的高压,所以只需要提供12V和5V两组电源即可。下表摘录自EL320x240的EL屏datasheet:

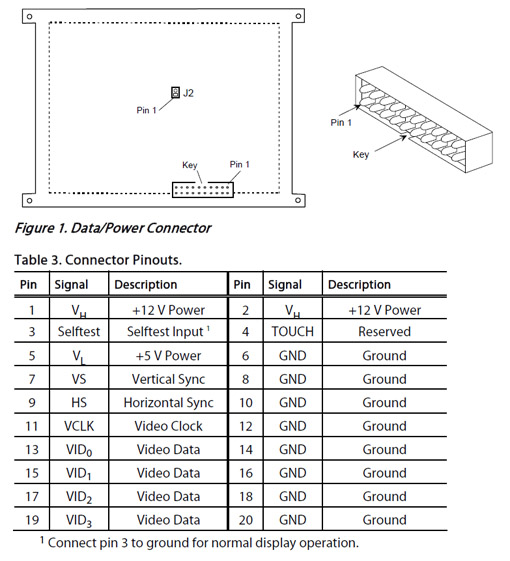

图:通过datasheet了解屏幕的供电状态


其中,屏幕背面的驱动电路会使用外部提供的12V电源作为显示屏每个像素的发光能量来源,内部会将12V升压到上百伏。而5V则是为屏幕驱动模块的逻辑部分供电。

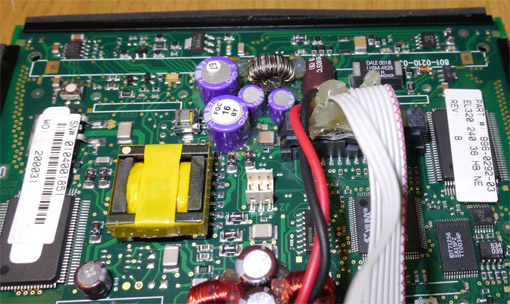

图:EL屏背面驱动电路中带有的DCDC升压模组


在对屏幕供电后,一般都可以简单的设置Self Test跳线,快速的通过厂家预设的自我检测功能在屏幕上看到画面。

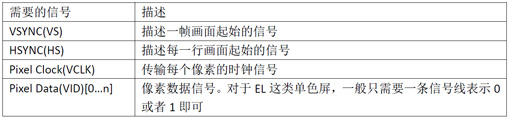

为了能进一步让屏幕显示我们需要的内容,就需要继续研究他的驱动协议。一般这类EL屏的驱动方式与不带有帧缓存的LCD驱动一样,需要如下的信号:




并且上述信号在各种屏幕之间都有比较一致的时序定义,在EL屏中也是如此:

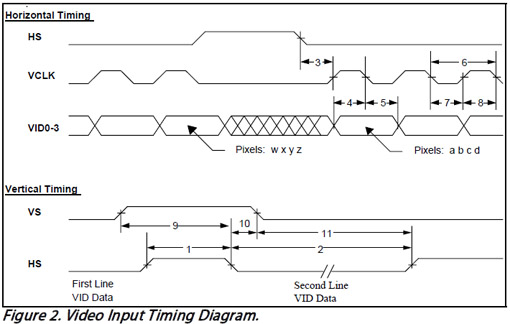

图:EL320.240 EL显示屏的驱动信号,来源[9]


为了产生上述信号,我使用STM32单片机作为控制器,编写程序首先通过硬件SPI输出符合上述时序的时钟(VCLK)以及像素数据(VID)。并且使用定时器Output compare模式产生HS和VS信号。当然,使用AVR系列的单片机的设备(比如Arduino)也可以做同样的事情,但相比,STM32具有更快的运算性能和内存。

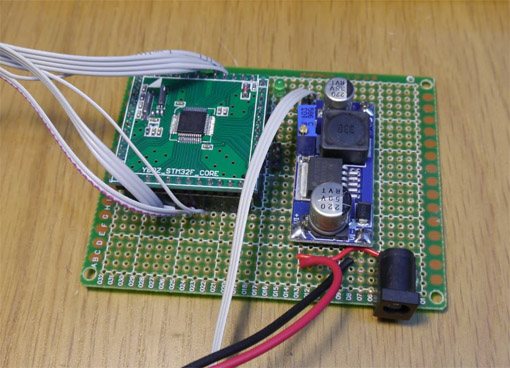

图:DIY用于启动EL屏幕的STM32驱动器

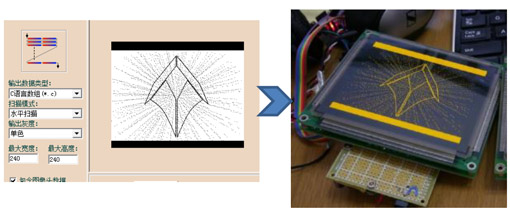

使用驱动LCD使用的图片转换软件,即可将想要的画面显示在屏幕上:


图:将设计的画面通过STM32显示在屏幕上


这里我就跳过具体的驱动代码实现了,对此感兴趣的朋友可以问我索取。

驱动没有任何资料的EL屏幕

前面介绍了对于具有datasheet的EL屏幕的驱动,那么如果手头的EL屏幕没有任何资料该如何下手呢?我正巧也有这样一块EL屏,是SHARP产的512x256分辨率的屏幕:

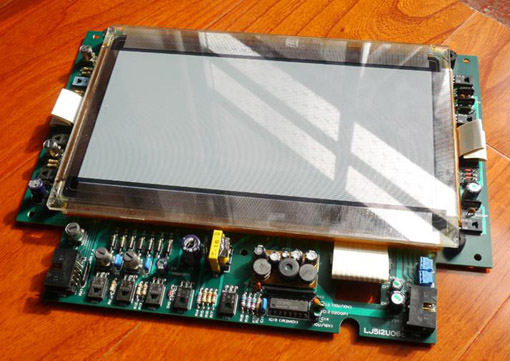

图:SHARP产的EL屏:LJ512U066


由于EL屏一般是工业用途,厂家未必会将具体的datasheet公布于众,并且那个年代的产品很多都没有电子文档。在google寻求资料未果后,我打算通过分析电路猜出这块屏幕的使用方式。
首先第一个问题是,如何供电?
在没有任何资料的情况下,这个问题只能我们自己来寻找答案了。
首先,通过驱动已有其他EL屏幕的经验看,这块SHARP的EL屏很可能也采用了12V和5V两组独立电源供电。那么是否如此?该如何连接呢?
接下来就该从电路板本身找答案了。首先毫无疑问我们应该重点关注驱动电路版的器件,尤其是对外的接口,电源必然是通过外部接口连接进入的。

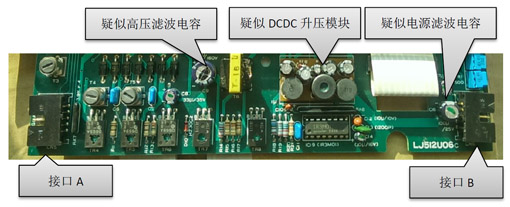

图:SHARP EL屏幕驱动电路初步分析


分析电路需要有一定的经验,从上图中,首先可以很明显辨认出左右侧各有一个连接接口。我们需要明确的供电接口以及后续驱动使用的通讯接口很大可能就安排在这2个接口内。此外,由于我们预先知道EL屏一般都带有DCDC升压模块,那么在电感、高频变压器密集的区域一般就是DCDC升压模块了。此外,通过电路板上的电容容值、耐压情况,还可以猜测出该电容的可能功能以及电容连接位置的电压情况:

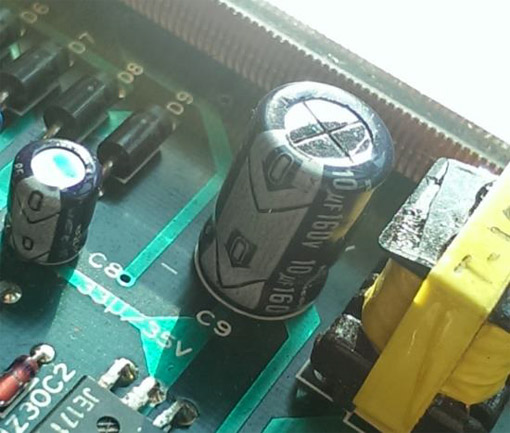

图:高频变压器旁的电容标识为10uF 160V耐压


电解电容器都会有一个耐压限制,一般使用耐压越高的电容就表示它连接的电压也越高。设计人员没必要采用一个耐压160V的电容去做5V信号的滤波,那样不但没必要,还增加了器件成本。并且按照经验,一般DCDC升压电路输出端都会有滤波电容存在。结合着几个信息,上图C9这个电容的正极很可能就是DCDC升压部分的输出,且电压很可能是100V-160V这个范围。这个信息可以用来在后期作为验证我们是否找到了正确供电方式。
再观察左右2个接口,可以发现厂家还是留给我们一些信息的:

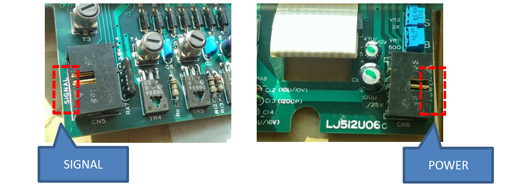

图:厂家在左右接口处印有表示接口作用的丝印


在左右2个接口处厂家印有SIGNAL以及POWER 两个丝印,这给我们非常宝贵的提示。那么基本可以明确左边的接口(接口A)是用于显示画面的通讯信号,而右侧接口就是用来供电的。
不过这个信息还不能解答目前所有疑惑,电源接口是一个2x5pin的插座。那么这10个引脚,哪个是提供12V电压,哪个是提供5V电压呢?为了知道这个问题,还是只能继续分析电路。

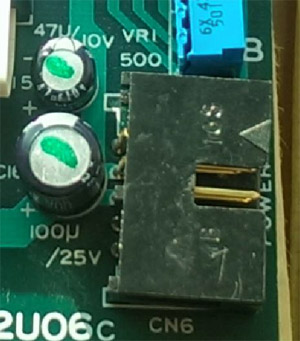

图:电源接口旁边的2个滤波电容是关键


答案同样可以通过电容的规格找到。可以看到电源接口旁边紧贴了2个电容。并且电路上他们直接与接口中的某几个引脚是直接连接的。因此可以推断他们应该是对于电源输入的滤波电容。而PCB丝印上的耐压值,也给我不少启发:上边的电容耐压为10V,下边的是25V。
基于前文提到的理由,有理由相信,上边电容连接的电源接口的电压不会高于10V,而下边的电容连接的电源输入应该高于10V。这正好对应了EL屏需要连接12V和5V电源的同用规范。
于是,我得出如下的供电引脚定义:

Power Pin (right side)

  +-------___------+
1 |  x  x  x  x  x |
2 |  x  x  x  x  x |
  +----------------+

P5 = 12V
P7 = 5V
P9 = P10 = GND



 验证供电引脚的正确性

当然光有猜想是不够的,既然已经做出了猜测,就要加以验证。这里就要利用先前分析中找到的DCDC升压输出来进行了。
为了防止错误连接导致驱动电路烧毁,我使用数控电源控制最大输出电流在500mA,先提供12V电源给EL屏幕。随后观测上述DCDC模块旁电容的电压情况。
很幸运的,在接通12V供电后,通过万用表可以观察到C9电容具有129V左右的电压。这说明EL屏幕的DCDC升压机制工作了!
不过要验证5V供电是否工作暂时就没那么确定了,我能做的就是抱着提供5V供电后,电流不超过500mA限制,确保电路不会烧毁。是否5V供电真的能驱动这块屏幕,只能等到后续进行通讯信号驱动后得到答案了。



确定通讯信号定义

在驱动PLANAR EL屏介绍中,我提到一般屏幕底层驱动需要HSYNC, VSYNC, Pixel Clock, Pixel Data这4组信号。对于SHARP这块显示器,虽然厂家通过丝印给出了信号接口的位置,但同样,我们不知道在这2x5针的连接器中,这10个针脚哪些是对应这上述信号。并且, SHARP也有可能采用了与PLANAR截然不同的信号定义。
虽然有很多种不同猜测,但如果什么尝试都不做,那是绝对不会有答案的。于是我仍旧先尝试在电路中寻找答案。

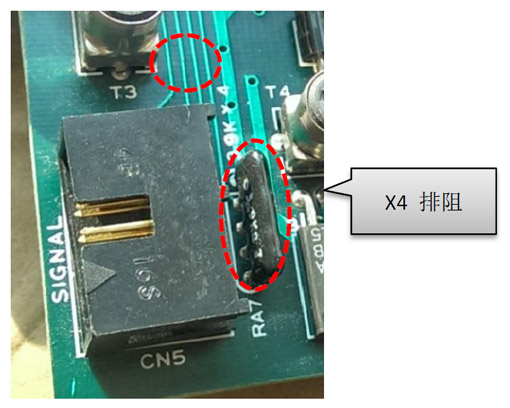

图:观察到信号接口旁的x4排阻,和连接进入PCB内部的4条信号线


我得运气还是不错的,在信号接口旁观察到了x4排阻,并且发现这10pin的插座其实只有4条信号线与PCB内部有连接。而在信号输入处连接排阻上拉作为误触发保护也是常见的接口设计规范。

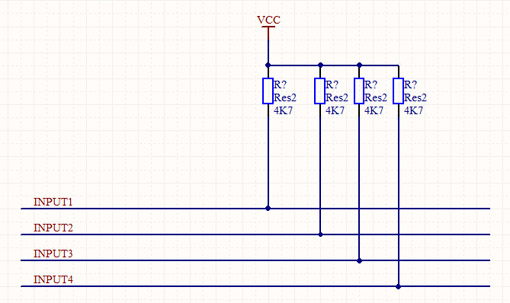

图:SHARP EL屏信号接口的等效原理图


虽然不知道这4组信号的具体定义,但至少从数目上和我猜测的HSYNC, VSYNC, Pixel Clock, Pixel Data这4组信号是吻合的。我猜测正确的概率大幅提高。
不过我发现通过电路分析已经无法再获得更进一步信息了,PCB上从信号输入接口进入的这4条信号线都连接到了内部的一个MCU中。为了能够明确这4条信号的定义,我能做的事情只有一件了:靠猜测。
这里可以作出一个反推:如果这4条信号正好就是HSYNC, VSYNC, Pixel Clock, Pixel Data,并且,SHARP使用了与PLANAR EL屏相同的驱动时序/协议。那么,我只需要按照这个通讯时序首先在STM32中编写好驱动程序,只要找到这4条信号与HSYNC, VSYNC, Pixel Clock, Pixel Data正确的定义关系,那么这块SHARP显示屏就能如愿显示出我需要的画面。
按照之前为PLANAR屏幕编写的驱动程序,将输出分辨率修改为512x256尺寸,让STM32强制输出信号,接下来要做的就是一个个去尝试了。这里就是一个排列组合问题:将HSYNC, VSYNC, Pixel Clock, Pixel Data与目标4条未知的信号作配对,我们只要需要4!=24种排列

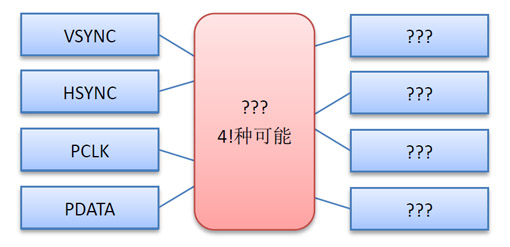

图:将4组信号作配对有24种可能


也就是说运气不好的话,我需要尝试24次找到正确的连接方式。这听上去不算多,完全可以接受。于是我就依次进行了配对测试。

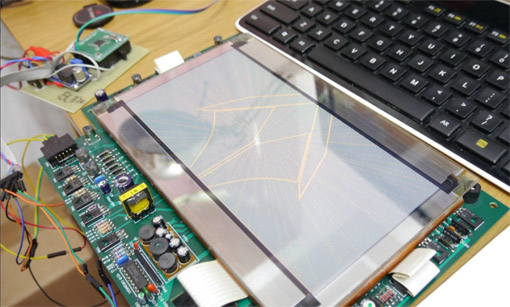

图:依次进行信号配对的画面(拍摄照片时已配对成功)



图:进行信号配对记下的配对历史


大概进行了20次配对后,终于在屏幕中看到了期待的画面,真是兴奋

图:信号配对成功,EL屏幕如愿显示出了画面



驱动缺少资料的等离子工业屏

我得到的等离子工业品是富士(Fujitsu) 1997年生产的FPF8060面板,虽然其datasheet已经无从寻找,但可以在网上找到老外给的一个信号定义。虽然无从知道这个定义的正确性,但这要比上文那块完全没资料的SHARP EL屏幕好不少。
这里先看看屏幕背后的驱动电路,寻找蛛丝马迹

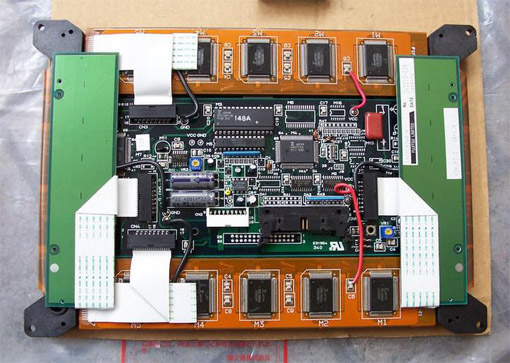

图:等离子屏背面的驱动电路

这里可以看到2个接口插座:

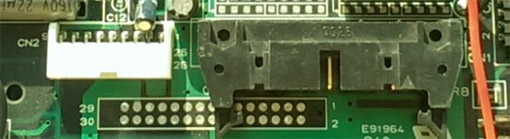

图:等离子屏背面的接口插座

结合老外给的如下的信号定义:

* FPF8060HRUK *
---------------------------
Plasma display VGA connector
Pin Signal Pin Signal
1 VS 14 VS
3 HS 13 HS
4 GND 5 GND
15 D0 11 P0
16 GND 6 GND
17 D1 12 P1
18 GND 7 GND
19 DOTCLK 15 F1
20 GND 8 GND
21 BRIGHTNESS to pin 25 on display (+5V)
.i.monitor problems;If you are using a normal V

可以发现老外给出的信号至少有25组。对照屏幕上的那个26pin(上图右侧)的插座,发现定义中的GND信号是与实际相一致的,并且pin25和pin26相连,且从老外给的引脚定义中可知这是5V供电。
我暂且认为老外的这个信号定义是正确的,但还有一个疑问是这5V供电显然不像是给屏幕高压部分供电使用的。等离子屏同样需要高压来点亮屏幕像素。并且观察PCB,似乎也没找到电感等元件,也就是说很可能这块屏幕是没有DCDC升压模块的。

寻找高压供电接口
电路中使用的电容规格依旧帮了我不少忙:

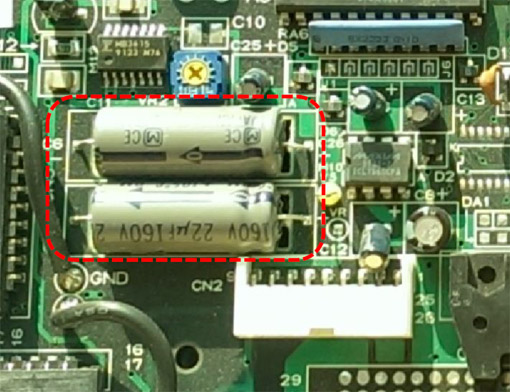

图:等离子屏中使用了耐压160V的电容

注意到这2个耐压达到160V电容后,自然可以推理出它们应该是对高压进行滤波的。但是由于在电路板上没找到升压模块,因此很可能我需要自己为这块屏幕提供高压信号。观察PCB,发现这2枚电容的正极均连接在了CN2插座的一根引脚上。这验证了我的猜测。
那么下一个问题是,我应该提供多少伏的电压?这里屏幕上的标签给了提示:

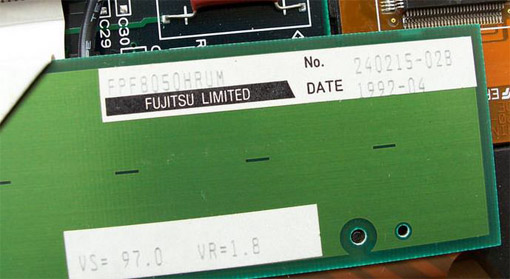

图:屏幕上的标签给出了供电信息

注意到屏幕上贴了一个标签上写着VS=97.0 VR=1.8。这很可能就是需要在CN2输入的电压信息。也就是我需要准备97V的高压来驱动这块屏幕。而VR可能是用于控制屏幕亮度等机制的参考电压。研究CN2插座的PCB连接,我做了如下猜测:

Power schema: CN2
9            1
--------------
|     __     |
|____|  |____|

9 - VR: 1.8V
8 - GND
7 - ??
6 - ??
5 - 97V
4 - GND
3 - ??
2 - GND
1 - 5V

屏幕需要的1.8V参考电压比较好提供,使用一个1.8V的LDO即可,但97V就有一定难度,这里我为了节约时间,直接从网上购买了现成的大功率高压DCDC模块:

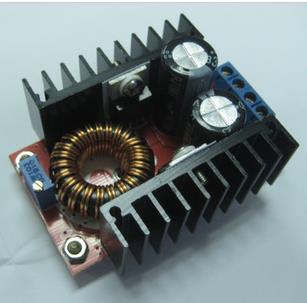

图:购买到的高压DCDC升压模块

使用上述模块给屏幕供电,并同样采用PLANAR一致的信号时序驱动屏幕,我如愿看到了希望显示的画面

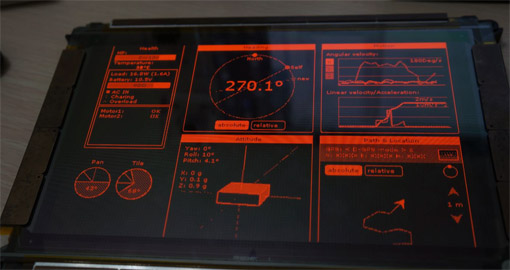

图:等离子屏显示RoboPeak机器人控制界面画面



4. 小结

写了此文向大家分享了我这段时间收集的EL和等离子屏的心得和使用思路。虽然这些屏幕市面不多见也并非人人都喜欢,但其中驱动过程的思路确实在任何电子设计制作中都会遇到的,希望对大家有帮助

参考文献:
[1] OLED, Wikipedia, http://en.wikipedia.org/wiki/OLED
[2] Vacuum fluorescent display, Wikipedia,
http://en.wikipedia.org/wiki/Vacuum_fluorescent_display
[3] 真空荧光显示屏VFD(Vacuum Fluorescent Display)驱动原理, yeyu, http://www.yeyudo.cn/article.asp?id=239
[4] A History of Electroluminescent Displays, Jeffrey A. Hart et al., http://www.indiana.edu/~hightech/fpd/papers/ELDs.html
[5] Planar Announces Sale of Electroluminescent (EL) Business to Beneq, Planar Press, http://investor.planar.com/phoenix.zhtml?c=111133&p=irol-newsArticle&id=1763291
[6] EL640.400-C2, -C3 and –CD3 640 x 400 Pixel Displays User Manual, Planar, www.planar.com
[7] Thin Film Electroluminescent Displays, BenEq, http://lumineq.com/en/technology
[8] Plasma display, Wikipedia, http://en.wikipedia.org/wiki/Plasma_display
[9] EL320.240 320 x 240 Pixel Displays User Manual, Planar, www.planar.com
