最近在做编译大作业需要将语法翻译好的抽象语法树(Abstract Syntax Tree)显示出来，教材使用了ANDREW W. APPEL的Modern Compiler Implementation in Java一书。
看过的人都知道其中要求将他定义的一种叫做tiger的语言先翻译成一棵抽象书，我们的大作业就到此为止，至于将这颗树显示可以采用作者提供的print.java以文本展现出来，也就是这样：
DecList(
TypeDec(myint,
NameTy(int),TypeDec(arrtype,
ArrayTy(myint))),
DecList(
VarDec(arr1,
arrtype,
ArrayExp(arrtype,
IntExp(10),
IntExp(0)),
true),
DecList())),
SeqExp(
ExpList(
varExp(
SimpleVar(arr1)))))finished

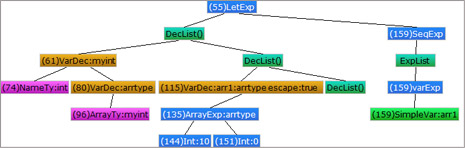

不过这样难免和我们直观的语法树理解差太远了，于是我就写了个程序，效果是这样的：
自认为还不赖，程序和原有的print.java类似，直接接受抽象树根节点，你再指定给他保存到的图片文件名和保存的格式就可以了。
我将源代码公布在下面，如果大家需要也可以用来玩玩^_^
下载地址：
公网：http://www.csksoft.net/data/legacyftp/Products/code_and_lib/PrettyTree_BY_CSK.rar
教育网：ftp://great_csk:public@public.sjtu.edu.cn/public-files/PrettyTree_BY_CSK.rar
说明：
作者保留源代码的著作权利，可以在不修改删除作者信息的前提下任意使用和分发。作者不对由于本代码产生的问题负责
代码采用SWT库开发，请将swt.jar以及相关的系统相关库文件复制到程序的根目录
使用例子：
package XTiger.parsersys;
import XTiger.parsersys.Absyn.Print;
import net.csksoft.PrettyTree.*;
public class Main {
public static void main(String argv[]) {
String filename = argv[0];
Parse myXParse = new Parse(filename);
if (myXParse.absyn !=null)
{
System.out.println("parse succeed");
System.out.println("Dump Trees");
System.out.println("Please Wait...it takes time :-)");
TreeMaker myTree=new TreeMaker();
myTree.renderToFile(myXParse.absyn,"dumpedTree.bmp",0);
System.out.println("finished");
myTree.dispose();
}
}
}
由于采用了SWT库，所以必须显式调用TreeMaker.dispose释放资源，否则将可能导致系统崩溃。
函数：renderToFile(absyn.Exp e,String destFile,int Type);
Type = 0/bmp 1/jpg 2/png
已知问题：在编译较大程序，比如queen.tig时候，由于产生的语法树图片过大会产生heap溢出异常。
