自制的山寨版Sunjar

不知山寨这个词何时已经变成DIY的代名词了... Sunjar是什么呢?它是由英国的一家叫做Suck UK公司(这什么名字)设计的可以存储阳光并在夜间释放的玻璃罐。有兴趣的可以自行google下(关键词:sunjar 淘宝)。

虽然这个玻璃罐并非真正是将阳光“存储”了起来,不过创意还是十分的不错。尽管就是一个太阳能灯,但是通过罐子这个概念一包装,就给人新奇感。

但是,撇开如此好的创意,看到其正品的售价(¥200 + )实在上我觉得买它太不值得了。同时,不出我预料的国内已经有不少仿品了,且开价都低于60。同时还声称拥有多种其它功能。后来,那些卖正品的卖家估计是自身利益受损,就想尽办法在商品描述中“诋毁”那些山寨货。我觉得最经典的一句是:“那些仿品罐子还允许随意切换黄色或者蓝色的光线,这个主意看似很妙,实则很糟糕。要知道这是一个存储阳光的罐子,不是地摊上的变色灯……”原文大致如此,看得我实在觉得好笑...

好了,不胡扯了。与其花大价钱买这个玻璃罐,还不如自己做一个吧。实用价值还是有一点的,比如当小夜灯。于是,我花了2个周末作了2个山寨版Sunjar:

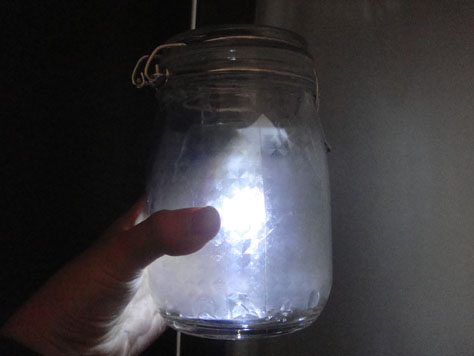

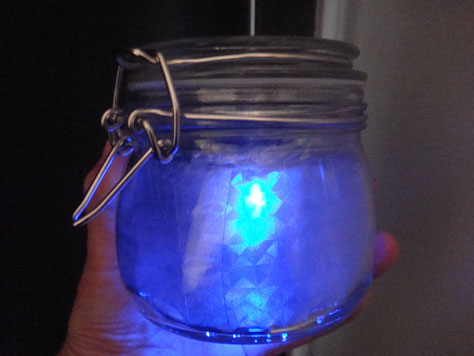

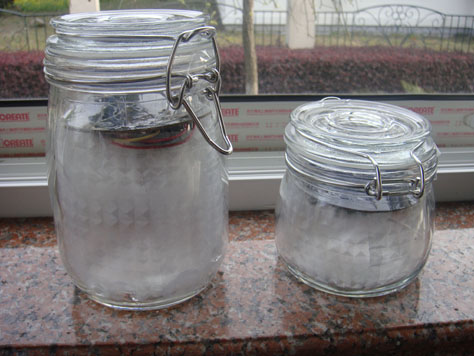

白天将它们至于阳光处(阳台上即可),到了晚上(光线变暗时),它们就开始发光了:

像不像Diablo里边的Mana药剂瓶...

 以上便是这山寨Sunjar的效果。自认为很不错。Sunjar这样优秀的创意,再加之自己DIY,其中的乐趣绝对要比在Taobao上花大价钱买一个好!同时,我认为它的电气特性要远远高于那些200多地“正规军”。下面我主要介绍制作过程以及原理和成本与性能分析。欢迎各位仿制,此为开源硬件项目。

原理和性能

Sunjar其实原理十分简单,就是一个太阳能储能装置+LED。或者说就是一个太阳能灯。不过实际作起来,并不是简单的将光伏电池、充电电池与LED接在一起如此简单。需要考虑几个问题:

  1. 玻璃罐限制了太阳能电池的功率,输出电压也不高
  2. 需要有光控电路控制LED仅在夜间发光

一般能装进玻璃罐的太阳能电池板一般开路电压都在1.5-5V左右,且短路电流一般不会超过200mA。同时考虑成本因素,一般3-4V 40-180mA的太阳能电池板是比较合理的选择。同时这里的数值是需要在室外晴天阳光照射下才能实现的。同时单晶硅或者多晶硅太阳能电池的弱光性差,在阴天和市内基本就不会有什么电流了。因此这样的配置下,充电电池一般考虑使用单节或双节的(1.2-2.4V)。这样的选择能确保在白天大多数情况下,太阳能电池输出的能量能尽可能充入电池。

但一般LED都需要2V以上电压驱动,尤其是蓝色和白色LED需要的驱动电压更高,即使2.4V的电压下白色LED的发光亮度也不高。因此很有必要设计驱动LED用的升压电路。将LED端的电压提升到3-5V。

对于上述第二个问题很好理解,实现起来就是一个简单的开关电路。

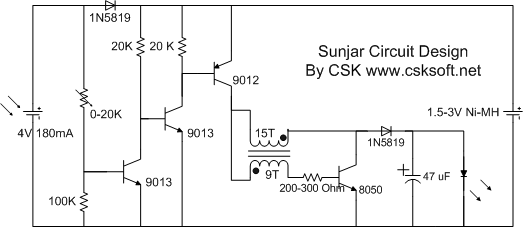

下面是本山寨Sunjar采用的电路图:

该电路并不复杂,所用元件也很少,且基本都能从已有的废旧设备上拆下。这里我就简要的介绍下原理,后文会提到材料的来源和选择问题。

该电路主要分为2部分,一为驱动LED的升压电路,它可以整体上看作一个负载。当图中9012三极管集电极上施加0.6-3V的电压时,图中的8050以及电感构成了一个振荡电路,通过电磁感应会在输出端(LED两侧)产生峰值约为5V的脉冲电压。经过电解电容的滤波可近似看成直流。此时驱动LED将得到耀眼的光线。足以驱动玻璃罐发光。

电路另一部分为光控电路,其主要靠两个9013管的饱和/截至特性构成了非门,并经过末端的9012驱动升压电路工作。

经我测量,在使用单节镍氢电池(1.2V)供电时,电池出的输出电流在35mA。如果使用600mAh的充电电池供电的话,大致可以在整个晚上持续发光了。电路中采用了最高4V-180mA输出的单晶硅太阳能电池。虽然理论上存在将电池过充的风险。但是考虑到白天日照是不持续且不稳定的。因此该风险其实大部分情况是不存在的。且较高功率的太阳能电池也允许在室内将充电电池充满,并不一定需要在阳光下暴晒。可以说如此的山寨Sunjar性能应当是很强悍的。

成本、选材与制作

这里先介绍选材的问题。我想大部分人手头是不会留有什么元件盒这类东西的,因此这里我主要介绍如何从身边废弃物中取出有用的元件来制作电路。

首先是太阳能电池板,该组件直接关系到Sunjar的性能,前文已经提到了,我使用的是4V/180mA的单晶圆形太阳能电池,直径为80mm。采用的是压层封装,寿命在10-15年。太阳能电池板很多时候只能自己购买。目前taobao上卖太阳能电池板的商家十分多。要挑选自己合适的太阳能板是很方便的,这里要注意的是应当注重其寿命以及输出电流。我购买的单片价格约为¥9。如果不在乎寿命,使用滴胶封装的板子,价格应当会很便宜。

其次是充电电池,因为LED耗电并不好,一般选用600mAh的镍氢电池即可。没必要使用高容量的。我采用了GP AAA的600mAh镍氢电池。如果使用锂电池要注意充电电路,避免过充爆炸。

其次是电路中电感用到的磁芯,我推荐用环形的磁芯。也可用柱状的。环形的磁芯其实很好找,可以从废弃的电子镇流器或者节能灯灯泡底座(需要拆除)取出。然后使用0.5mm的漆包线或者单股导线分别绕9匝以及15匝。如果没有环形的磁芯,也可采用中波收音机内的磁棒。

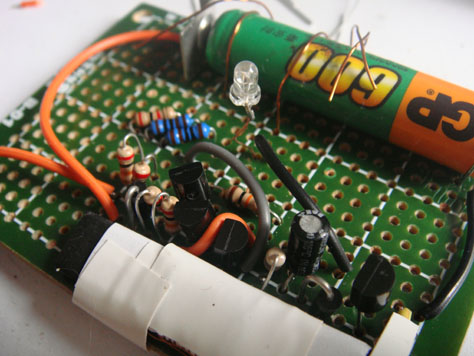

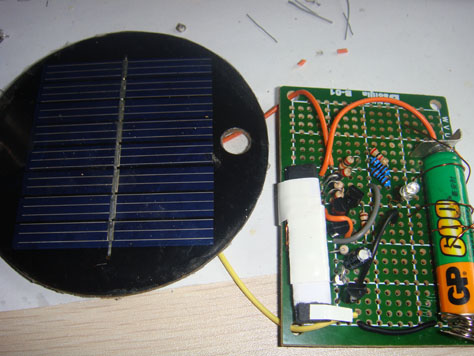

上图中绕有漆包线的黑色环就是磁环

白色部分为用收音机磁棒天线制作的电感

其余元件基本都能从电子玩具废旧的电子设备里找到。或者可以替代。图中第一级9013集级处的可变电阻的目的是调节光控电路的灵敏度,也可忽略该电阻。

LED只要选用自己喜欢的颜色即可,不过最好采用高亮度,散色类型的。

如果能顺利搞到这些材料,细心的焊接好基本就能工作了。这里就不介绍元器件的常识了。

那么实在不想或者不会焊接电路怎么办?这里有2个办法:

  1. 其中的升压电路可以从地摊买到的单节电池驱动的LED手电,或者那种用单节五号电驱动的手机应急充电器中拆出。效果是一样的。
  2. 可以在taobao购买一个草坪太阳能灯,将所有电路拆出。

其实,如果你选择了第二个方案,其成本已经高出直接购买一个山寨版Sunjar了。但DIY的乐趣还是很值得的。

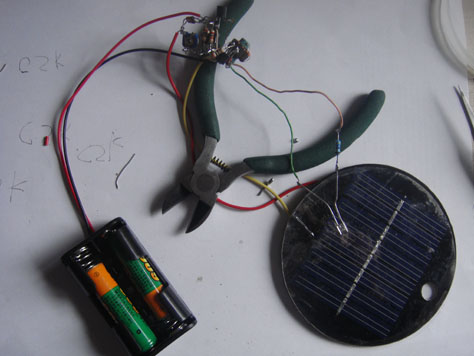

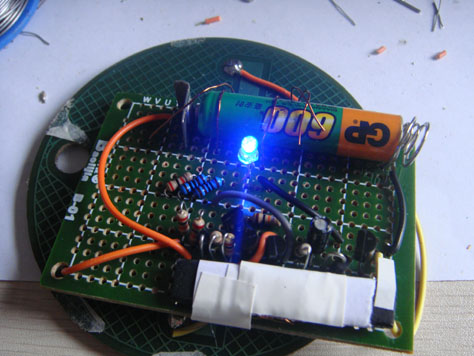

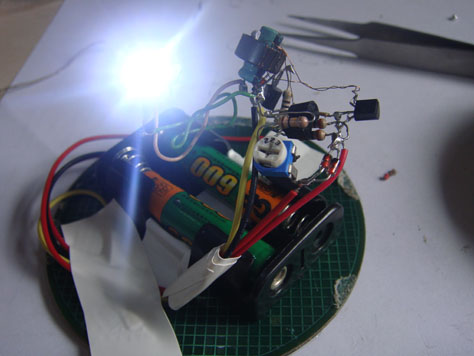

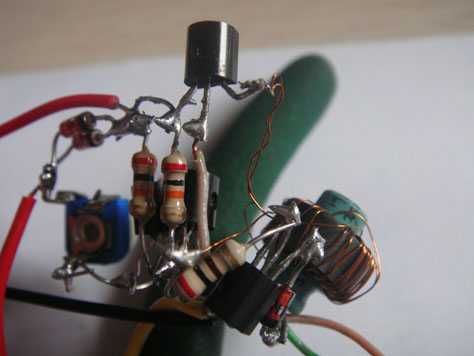

我先是做了一个原形电路来验证这个电路图,十分的原始,没有用PCB板,完全架空焊接。且用了2节充电电池供电/储能,因此驱动的LED比较亮。之后又在万用PCB上作了一个“精美版”,采用单节电池供电/储能。

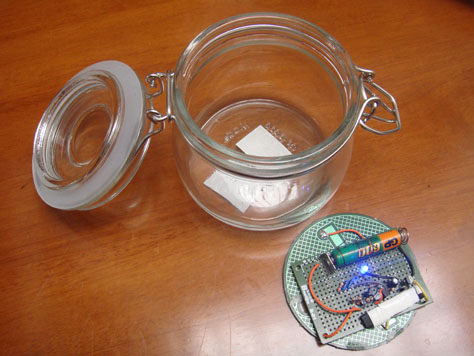

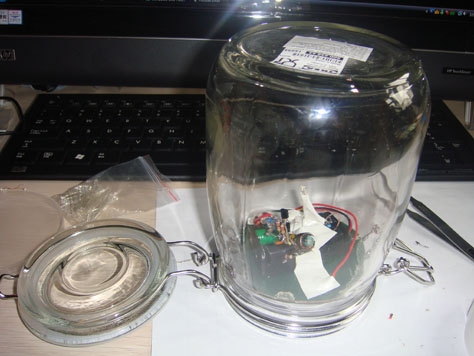

对于罐子的选择,为了充分发挥山寨本色,外形上要和正版的类似。我用了宜家中卖的那种玻璃罐。其内径也正好是80mm。正好将太阳能板装入。不过宜家的罐子是全透明的,最好在内壁贴上磨砂纸这类的实现漫反射效果。

好了,下面就算算材料成本。

一个宜家的玻璃罐 ¥11

太阳能电池板 ¥9

充电电池 ¥10

电路部分 ¥0-10 (如果完全废物利用,就不算成本了)

这样算来总共花费还是很低的,虽然做工可能没有正品精美(其实有本事完全可以超越),但是性能上是远远超过正品的。并且我怀疑市面上销售的Sunjar无论是否正品,都采用的是滴胶工艺的太阳能电池,其寿命一般只有2-3年。进一步说,DIY的乐趣绝对不是花钱能买来的。如果做的很好拿去送人也很有面子(骗小姑娘?)。

如果你也对此感兴趣,欢迎仿制,有什么问题也欢迎交流。

  • 相关文章:
  • quote 3.乐乐
  • 对这个很有兴趣,想自己搞,不知道你可有时间指导一下?
  • 3/31/2009 9:12:11 AM 回复该留言
  • quote 6.DX
  • 我太崇拜你了,其实可以考虑把用Φ大一些的led,效果会不会更好呢
  • 3/31/2009 10:25:43 AM 回复该留言
  • quote 7.csk
  • to DX: 主要看发光效率,以及散射的程度。功率大自然好,只是可能会缩短照明时间。
    gaaranaruto 于 2009-11-7 22:20:47 回复
    能加我QQ:370397296指导我一下吗?
  • 11/7/2009 10:20:47 PM 回复该留言
  • quote 11.脆骨
  • 老兄太牛B了,有没有意向做个简单的教程做电路板的,电气盲苦手
  • 3/31/2009 1:50:28 PM 回复该留言
  • quote 14.阿泰
  • 感谢强人大大的山寨,请问电路图中8050旁边那个电阻是200-300欧姆吗?
    fisixu 于 2009-4-4 19:29:43 回复
    电路图有个小错误。8050 旁的200-300ohm的应该是个200-300的电阻才对。
  • 4/4/2009 7:29:43 PM 回复该留言
  • quote 17.csk
  • 恩,是200 - 300 Ohm 范围

    内侧贴的是那种装修用的窗花,一般贴在卫生间玻璃窗上的。因为暂时没有磨砂纸,就用了那个
    阿泰 于 3/9/2010 9:23:40 PM 回复
    老兄我又来了,一转眼过了一年了,最近打算做两个,按照文中说法,升压电路可以用单节五号电驱动的手机应急充电器中拆出的代替,那么是否就是完全取代电路图中9012和发光二极管之间的电路?有没什么需要注意的?
    还有一个问题,我在淘宝找不到你文中那么高电流的电池板,一般4V的都是几十MA的,如果用这种板会不会始终无法充满600mA的电池?
    阿泰 于 3/9/2010 9:45:05 PM 回复
    另外如果我想实现翻转变色,要用什么元件来控制?
  • 3/9/2010 9:45:06 PM 回复该留言
  • quote 21.maoyan
  • 哈哈想学诶~~~
    你好厉害哦~~~
    的确可以拿来哄人哈哈
    不过要能做好自己也有成就感诶~
  • 3/31/2009 11:32:04 PM 回复该留言
  • quote 22.wangduanx
  • 准备自己动手仿制一个,准备零件中。请问一下PCB版上的电路似乎和给出的电路图有些差别。电阻数目似乎不一样,是采用串并联的方式得到相应的阻值么?几个电阻可否用其他阻值的电阻替换,如果可以的话替换的范围是多少呢?
  • 4/1/2009 2:32:54 PM 回复该留言
  • quote 23.csk
  • to wangduanx:
    电路的大致构成是一样的,你发现的多余电阻是用于LED限流的。因为很有可能得到的升压电压比较高,此时需要电阻来限流。
    用于9013的上拉电阻可以去更大的数值,但是可能会会使得晶体管无法工作在饱和状态。升压部分的阻值如果取得比较大可能会使得电路不工作或者输出较小。
    不过电路还是比较好调试的。认真做一般都能成功
  • 4/1/2009 2:46:44 PM 回复该留言
  • quote 24.cat
  • 我发现有人转载未署名

    dzh.mop.com/topic/readSub_9462097_0_0.html
  • 4/1/2009 5:21:35 PM 回复该留言
  • quote 25.csk
  • 呵呵,即使我原文写明了转载要标记出处,以及加了原文链接。还是有人会故意去掉的。也无所谓了,这个本来就是写来好玩的。他们就算声称是自己原创的也无所谓。
  • 4/1/2009 5:29:16 PM 回复该留言
  • quote 28.lordhong
  • www.javaeye.com/post/315930

    javaeye的readonly 2007年早就实现了
    vinjn 于 2009-4-4 8:57:14 回复
    你想说什么,朋友
    而且javaeye不过是翻译了老外的一篇文章罢了,看贴真不仔细
  • 4/4/2009 8:57:14 AM 回复该留言
  • quote 29.wangduanx
  • 问一个似乎很白痴的问题,请问在使用漆包线制作电感时,漆包线本身是否表面有层绝缘的物体,要接入电路的时候要怎样处理?要把表面刮一下么?还是应该怎样?
  • 4/8/2009 6:58:39 PM 回复该留言
  • quote 30.csk
  • to wangduanx:
    恩,需要将外部的漆刮掉。现在也有一些免挂漆的漆包线
  • 4/8/2009 8:50:49 PM 回复该留言
  • quote 31.wangduanx
  • 刚刚焊接完电路,出现了些问题,想请教一下。但我几次留言都说是垃圾信息?被屏蔽了。留言有些什么要注意的东西么?
  • 4/8/2009 11:35:55 PM 回复该留言
  • quote 32.Marshalx
  • 我在debugman看过你写的那篇Intel cpu的文章后就自己实验,发现能产生序列,就是蓝啊蓝,似乎是并没有出发溢出的中断。
  • 4/9/2009 12:20:39 AM 回复该留言
  • quote 33.Diao.s
  • 想请教一下,电感的制作有没有更详细的图片,是不是磁环缠上导线然后塞个电容进去就可以了?
  • 4/9/2009 9:08:03 AM 回复该留言
  • quote 34.csk
  • to wangduanx:
    如果被过滤可能包含了http开头的字样。你可以直接用email或者我msn与我联系

    Marshalx:
    没法溢出中断的原因有很多,因为这个操作非常平台相关。尤其你要注意当前的CPU是否是多核、多处理器、HT的。其次是APIC的操作。这几个问题我在代码里面没有很好的处理,因为当时做的是prototype。具体的细节要参考intel的开发手册为准

    Diao.s:
    我给的图中那个磁环的确套在一个电解电容上,但那是为了固定而已,没有任何讲究。电感制作起来只要用合适直径的漆包线按相同绕向绕上去就行了。一些基础的细节你可以参考各类电子制作网站
  • 4/9/2009 7:10:40 PM 回复该留言
  • quote 35.Marshalx
  • 谢谢回复。这两天突然想到bochs,壳真是个好东西啊,支持p4。能调试就能解决。再就是,要常到debugman坐坐啊。
  • 4/9/2009 10:18:32 PM 回复该留言
  • quote 36.wen
  • 按这个电路图在EWB上做了个仿真。。。。貌似不行 还在找原因(初步感觉是9012的问题)
  • 4/10/2009 1:59:17 PM 回复该留言
  • quote 37.风风
  • 请问这个电池板在哪儿买的?谢谢!我找遍了都没找到这么便宜的。
  • 4/12/2009 7:38:05 PM 回复该留言
  • quote 38.csk
  • to 风风: 我在taobao网买的,只要搜索太阳能电池的卖家,就能找到很多。
  • 4/13/2009 6:56:38 PM 回复该留言
  • quote 39.andy
  • 有一个问题请教 升压的那部份原件和9012的管脚接在了一起 怎么工作啊
  • 4/15/2009 5:06:19 PM 回复该留言
  • quote 40.andy
  • 请教一下 升压的那部分和9012的一个管脚接在了一起 怎么工作啊
  • 4/15/2009 5:07:33 PM 回复该留言
  • quote 41.andy
  • 还有一点 LED 用直流电 而这里是怎么实现直流变交流的
  • 4/15/2009 5:15:43 PM 回复该留言
  • quote 43.wen
  • to andy 感觉他没有交转直, 直接一个电容就搞定了 led应该是在一闪一闪的 只不过太快了 人眼没感觉,--------csk老大 对不.

    to CSK 你之前做的仿真的文档可以发一份给我不? 还是没有搞懂为什么我的仿真有问题。。。。。
  • 4/17/2009 5:12:19 PM 回复该留言
  • quote 44.csk
  • to wen:
    所谓仿真,那自然是有偏差的,尤其在模拟电路方面.我那个图是用Visio画的,没有在EWB里试过(也没必要)。以前也尝试过用EWB等软件模拟过一些模拟电路,有很多都是和实际不同的。

    to andy:
    这是一个典型的升压电路。而且也是如你猜测,是先产生交流,然后靠电感产生的感应电压和原有电压叠加后达到了比原先高得电压。电容这里就是起到低通滤波的作用。所以输出可以近似看成是DC。我当时用示波器测量输出端,仍旧能测出1.2KHz的交流信号。至于具体原理你可以在网上找到很多DC->DC开关电路的理论。
  • 4/17/2009 8:36:28 PM 回复该留言
  • quote 45.andy
  • 我用multisim仿真过 但是用不了

    初步估计是软件问题 另外想请教 充1.2v 600毫安的电池 80毫安的硅电池够用吗?
  • 4/19/2009 4:05:13 PM 回复该留言
  • quote 46.t80
  • 我很废 能把元件清单列下吗? 想照这做个 上taobao邮费没元件贵所以东西要本地买了
  • 4/28/2009 1:18:00 PM 回复该留言
  • quote 47.zxx
  • 需要有光控电路控制LED仅在夜间发光?
    关于这个问题能不能在给我解释下,我电路学的不好,不太懂,谢谢。
  • 5/17/2009 5:51:09 PM 回复该留言
  • quote 48.sillage
  • 煎蛋观光团~

    支持山寨~另外,要是拿去骗小姑娘的话,嗯,我觉得还是不要用菱形花纹的瓶子好。:)
  • 5/20/2009 5:38:23 PM 回复该留言
  • quote 49.t80
  • 按图做了2个 其实用锂电池的话升压部分可以忽略的 减小了体积
  • 6/1/2009 12:49:45 AM 回复该留言
  • quote 52.aAa
  • 很厉害啊~ 我现在高中物理刚刚在学并联和串联电路,我慢慢学吧,将来自己也做个哈~
  • 11/23/2009 12:49:57 PM 回复该留言
  • quote 54.supersea
  • 按照阁下所示电路焊接完成,结果测量电压未有提升,不知何故,特来询问,望解答。会否因为线圈缠绕方向错误,如果方向相反了,应该是是降压效果,开劳烦阁下解答一二,谢过。
  • 1/28/2010 1:48:16 AM 回复该留言
  • quote 55.zdhf
  • 请教:我买不到你说的直径8cm、4v、180mA的太阳能板,它的电压和电流最小可以是多少?电池的节数和电流如何与它匹配?其它原件要不要改参数?望不吝赐教,谢谢!
  • 2/25/2010 8:25:30 PM 回复该留言
  • quote 56.csk
  • 太阳能板的选择依据主要就是先确定Sunjar的功耗,比如你希望用某种亮度发光N小时,测量下此时LED的电流和电压,计为I,U。那么发光N小时消耗的能量就是N*U*I。
    如果以白天日照8小时计算,太阳能电池所需要的功率就是N*U*I/8。
    电池的话用1.5到3.7V的锂电池都可以,当然太阳能电池的输出电压是需要高于电池电压的
  • 2/28/2010 6:15:47 AM 回复该留言
  • quote 57.zdhf
  • 谢谢你在百忙之中给我的回复,另外还有问题是LED的电压大多是3V的,电流我没量过,这样的话是不是电池要用2节1.5V的?要是需要亮8个小时的话,太阳能电池板用你这个电路需用什么规格的?还有就是市场上卖的太阳罐有个光控元件,应该是个光敏电阻之类的吧,那么我们这个电路的光控是用的什么原理呢?
  • 2/28/2010 7:12:32 PM 回复该留言
  • quote 58.csk
  • LED驱动电压一般2V以上,蓝色和翠绿色的需要3V以上,但不表示电池就一定要高于这个电压。像本文就是采用DC-DC升压电路将电池电压提升到3V左右来驱动LED。
    当然直接用2节电池会省力些,也可以减小因为电压变换带来的能量损耗。如果用1.5V的电池,太阳能电池可以用输出电流在80-120mA, 3-5V的板子。
    对于光敏电阻,其实是没有必要的,因为太阳能电池本身就是个光敏元件,本文电路就是利用太阳能电池本身作为光控的
  • 2/28/2010 9:20:57 PM 回复该留言
  • quote 59.zdhf
  • 再次对你表示感谢!
    另外如果我用两节7号镍氢电池(为减少占用空间),还需要升压电路吗(也就是说你设计的这个电路还适用吗)?太阳能电池板又需要什么规格的呢?还有就是我看到淘宝网上卖的目前的价格在17~60元之间,我算了算,如果DIY的话价格在70元左右(太阳能板20、电池20、罐子20、其他元件10元),当然了DIY有DIY的乐趣,不过成本确实够高的。^-^
  • 3/1/2010 7:10:40 PM 回复该留言
  • quote 60.csk
  • 可以用2节镍氢配合升压电路
    太阳能用3-5V 120mA左右就足够了
  • 3/1/2010 10:08:51 PM 回复该留言
  • quote 61.zdhf
  • 非常感谢你的耐心指导,我买到了一块短路电流为78MA、开路电压为6V的太阳能板,能用吗?电路需要修改吗?电池用什么规格的?几节?
  • 3/2/2010 7:32:40 PM 回复该留言
  • quote 62.csk
  • to zdhf 和 阿泰:

    关于电池和太阳能选择,用以下公式,麻烦二位自己推导吧:
    1. 电池电压
    >3V 时候可以不需要升压电路
    <3V 建议用升压电路
    2. 电池容量选择
    设电池总电压为U
    测量出点亮LED时LED端电压,U1, 和流经LED电流I1 (单位用mA)
    那么,电池容量C(单位 mAh) 满足 C*U >= T*U1*I1。 T为你希望Sunjar工作的时长(单位小时)。
    3. 太阳能电池选择
    首先需要太阳能电池输出电压U2 > 电池电压U。设太阳能工作电流为I2。
    那么按照白天日照8小时计算,满足: U2*I2*8 >= C*U 即可。

    当然为了保险,一般会选择超过C*U的电池。

    我回复了那么多,各位也就麻烦花些时间自己计算吧。公式很简单。
  • 3/9/2010 10:12:06 PM 回复该留言
  • quote 63.csk
  • 关于图上的升压电路,如果用3V或者更高的电池供电,可以适当降低电感的匝数比或者提高8050 基级电阻。
    对于需要实现变色,可以买多彩LED,色彩的变化需要自行设计电路。
  • 3/9/2010 10:18:00 PM 回复该留言
  • quote 64.zdhf
  • 我的太阳罐已经做好了,但是有一个问题,就是发出的光太弱了,我用一个散光的黄色发光二极管只能发出微弱的光,而如果换成一个蓝光的根本就不发光!我测了一下输出端的电压为2.56V,这是什么原因?我用的是两节800MA的电池,电池的电压正常。是不是三极管的事呀?
    另外,我想把它做成一个双控的,即控制一个黄色和一个蓝色发光管分别发光,我用一个三档开关的四个脚的中间两个连接输出的正极,左右两端的两脚分别连上黄、蓝光的二极管并分别连接输出端的负极,可不知什么原因,电路被毁了,电容发热、漏液,我测输出端的电压为300多伏,可我觉得我连接那个开关应该没什么错误吧?你能帮我分析一下原因吗?(是不是因为不小心造成哪里短路了?我是用万用板焊接的,电路裸露着)
  • 3/10/2010 7:45:07 PM 回复该留言
  • quote 65.zdhf
  • 我代表广大喜欢DIY的菜鸟向您表示崇高的敬意,谢谢您对我们的耐心指导!
  • 3/10/2010 7:55:26 PM 回复该留言
  • quote 66.阿泰
  • 感谢楼主的耐心指导,我是个新手,还是需要请教个很小白的问题,我选了3.6V的镍氢充电电池,那么省略了升压电路,LED的正极是否是应该接在9013和上面那个20K欧的电阻中间?
    阿泰 于 3/15/2010 6:20:04 AM 回复
    还有个小白的问题,关于那个0~20K欧的可调电阻在实际电路中应该怎么接?电路图上是两个腿,而实际上有三个腿啊。。。
  • 3/15/2010 6:20:04 AM 回复该留言
  • quote 67.zdhf
  • 楼主你好!
    有一事麻烦你,希望你能在百忙之中给予帮助:我有一个负离子发生器,它的供电电源是一个220V变12V300MA的,我想把它改成一个用太阳能供电的车载型,应使用什么规格的太阳能电池板?你能帮我设计一下电路吗?不用充电,只要是在阳光充足时它能工作就可以了。
    万分感谢!
  • 3/15/2010 12:14:38 AM 回复该留言
  • quote 68.csk
  • to: 阿泰
    不需要升压电路可以接在9012和电感之间,建议串联一个50-100ohm的电阻。可调电阻得引脚可以去网上找下,或者用万用表测量,其实可以不用可调电阻,我实际制作就用20K的。

    to: zdhf
    没有升压可能是电感线圈顺序接反、三极管管角接错。你可以去看元件的手册来决定引脚顺序。另外可以先用1.5V电池看看是不是可以升压到2V以上。
    关于负离子发生器发生器,请使用我给的公式自行设计:-)
  • 3/16/2010 3:14:33 AM 回复该留言
  • quote 69.zdhf
  • 楼主你好!
    我是个菜鸟,对你来说我提的问题可能都不是问题,也可能很可笑,但我希望你能给我点指示,谢谢!
    还是关于我的那个负离子发生器的,它的供电电源我用万用表测得它的输出插头间的电压为19V,电流(没接负载)为1.3A,当我接上负离子发生器后测得输出插头端的电压为16V,然后我用红表笔接在插头的正极,黑表笔接在发生器的正极连线(即串接在发生器的输入端的工作电路上),这时发生器可以正常工作,此时万用表的电流指示为58MA左右,不知这两组数据代表和说明了什么?我在网上看到有卖太阳能电池升压电路的,可不可以结合这种升压电路来实现我的这个设想呢?如果按电源的电压和电流数据,功率为25W,如果按发生器的工作电压和电流数据,功率为0.9W,这差距也太大了,我不知应按哪组数据来考虑,也不知我考虑的对不对,请指示。
  • 3/17/2010 12:33:39 AM 回复该留言
  • quote 70.csk
  • zdhf你好,我们可以在MSN或者QQ上聊下,你可以在关于页面找到我的联系方式。
  • 3/21/2010 6:25:31 PM 回复该留言
  • quote 71.zdhf
  • 楼主:
    我做的阳光罐用的是一块4V120MA的太阳能板,给两节串联的镍铬可充电电池充电,在阳光下电路中我测得电池盒端的电压为4V、电流却只有20~30几MA(阳光不是很强,未装电池),电池充一天电压为1.34V/每节,可为什么放电时一节的电放完了(电压0.3V左右),而另一节却仍有电(1.1V左右),这是什么原因?是不是两节电池太多了,需改为一节?
    望不吝赐教,谢谢!
  • 5/13/2010 12:44:14 AM 回复该留言
  • quote 72.malaxiaochaoren
  • 你好,想请教一个问题。太阳能电板如果要给电池充电时,中间需要一个控制电路吗?还是直接接在电池上? 感谢
  • 5/26/2010 11:37:42 PM 回复该留言
  • quote 73.csk
  • 回楼上,需要串联一个二极管作防倒流保护,如用1N5819
  • 6/6/2010 7:37:17 AM 回复该留言
  • quote 74.seer
  • 嗯 joule thief模式的开关电源效率似乎不是很高,但是我看山寨版罐子用的是专用芯片。我想应该是和太阳能草坪灯共用的,使用电感升压。如果这样的话效率应该还高一点。我做的可以google "solar firefly jar ThinkCreate" 欢迎交流。
  • 10/27/2010 4:12:39 AM 回复该留言
  • quote 76.opticalix
  • 楼主你好:
    终于找到原出处了 甚是激动 我是新手 按电路图配置了元器件 只是电感那里不知如何是好 求指点一二..
    用找到的环形磁铁做磁芯行么 我这有0.1mm的漆包线是不是太窄了些 该如何修改匝数比呢?(2v太阳能板)
    还有充电电池处直接以干电池替代灯应该会亮吧?初期测试用..
    万分感谢!
  • 12/10/2011 11:23:02 AM 回复该留言
  • quote 77.csk
  • 环形磁铁也是可以的,0.1mm应该问题不大,匝数比可仍旧按文章推荐进行。
    用干电池也可以工作
    opticalix 于 12/19/2011 11:16:29 AM 回复
    十分感谢博主解答 不过不知为何还是不行 我先自己研究下
  • 12/19/2011 11:16:29 AM 回复该留言
  • quote 78.vince
  • 楼主 我看不懂电路 能不能傻瓜级别的知道啊 想DIY送特殊的人 加下QQ 就是我邮箱的QQ 求指导
